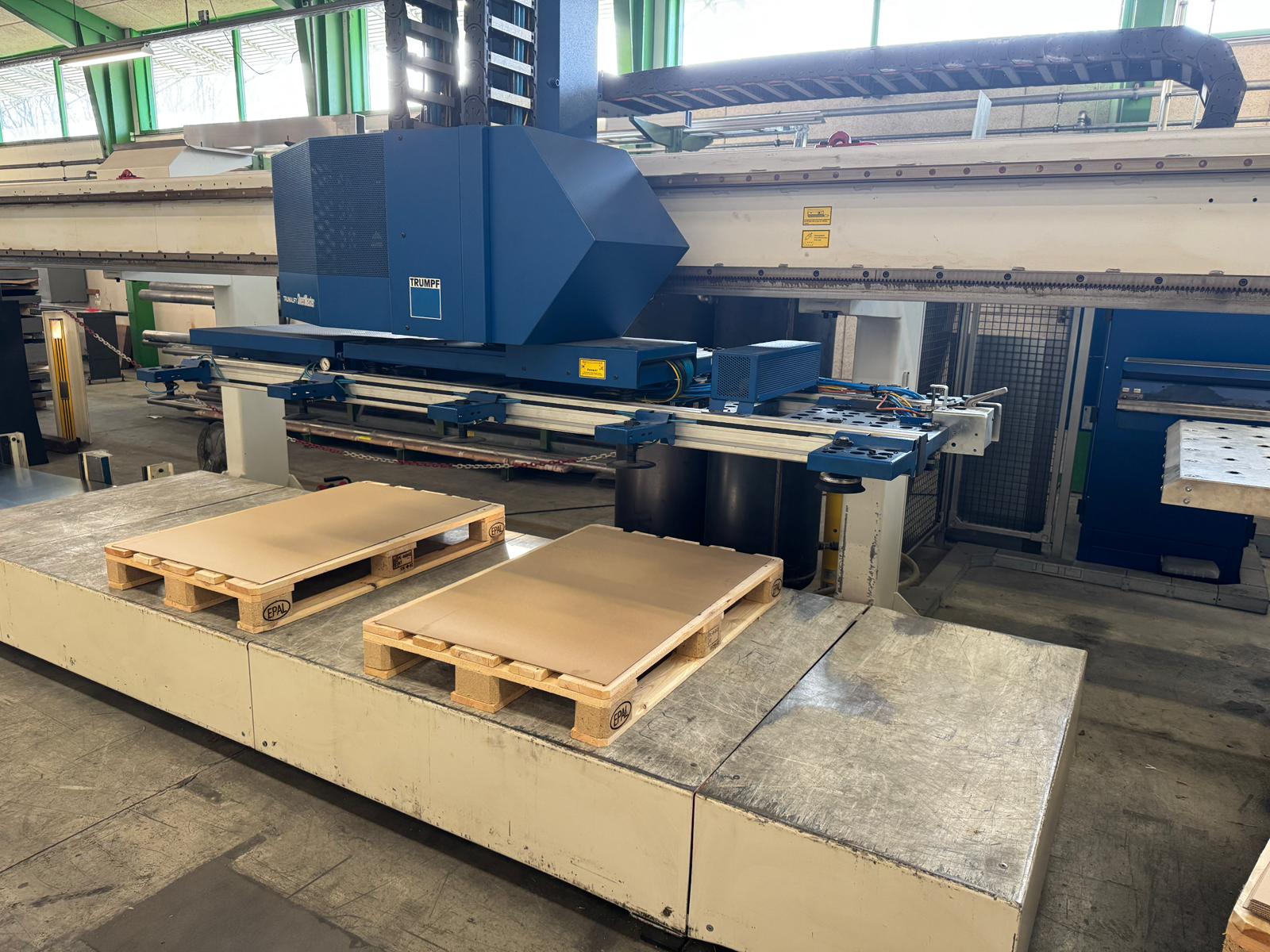

STANZMASCHINE TRUMPF TRUPUNCH 3000 - 1300 (S06) (FMC)

Standardausstattung

Maschine
⦁ Stabiler, gut zugänglicher C-Rahmen
⦁ Koordinatenführung zur hochgenauen Bearbeitung
⦁ Linearmagazin mit 19 Werkzeugplätzen inklusive 2 Spannpratzen
⦁ Wartungsfreie Antriebe
⦁ Nachsetzeinrichtung mit programmierbarem Niederhalter
⦁ Teilerutsche 500 x 500 mm
⦁ Gutteilebehälter
⦁ Spänebehälter
⦁ Abschaltautomatik

Stanzkopf
⦁ Elektro-hydraulischer Stanzkopf
⦁ Drehbare Mono-Werkzeugaufnahme
⦁ 360° Rotation aller Werkzeuge
⦁ Programmierbarer Niederhalter
⦁ Werkzeuglängenkompensation
⦁ Sprühschmierung Stempel
⦁ Stanzbutzenabsaugung
⦁ Umformen

Steuerung
⦁ Offene Steuerung auf Basis Bosch PNC-B
⦁ Bedienpanel mit TFT-Farbbildschirm 12,0"
⦁ Programmverwaltung
⦁ Produktionsplan
⦁ Online-Hilfe
⦁ Integrierte Technologiedaten
⦁ Diagnosefunktionen

Programmierung
⦁ Maschinennahe Werkstattprogrammierung

Datenübertragung
⦁ Diskettenlaufwerk und Netzwerkanschluss RJ45

Sicherheit
⦁ CE-Kennzeichnung
⦁ Mehrstrahlige Lichtschranken
⦁ Schnellabschaltung Hydraulik

Erweiterte Ausstattung

Erweiterte Stanzausstattung
⦁ Funktion MultiTool
⦁ Funktion MultiShear
⦁ Funktion MultiBend
⦁ Funktion Gewindeformen
⦁ Funktion SoftPunch

Erweiterte Maschinenausstattung
⦁ 1 zusätzliche Spannpratze
⦁ Nachsetzzylinder
⦁ Sensor für Teilerutsche
⦁ Schwingungsgedämpfte Aufstellung

Spezielle Feinblechbearbeitung
⦁ Aufwölbungserkennung

Datenübertragung
⦁ MDE Schnittstelle

Automatisierung

SheetMaster
⦁ SheetMaster Standardausstattung: Multifunktionales Blechhandlingsystem zum automatisierten Be- und Entladen von Blechformaten bis 2500 x 1250 mm:
- Beladestation 2500 x 1250 mm
- Entladepodest 2500 x 1250 mm
- Saugerrahmen 2500 x 1250 mm
- Abschälsauger
- Vakuumsensorik
- Zentralschmierung
- Blechdickenmessgerät zur Doppelblechkontrolle
- Automatisches Pratzenschließen

GripMaster
⦁ GripMaster Standardausstattung: Automatisierungskomponente zur Entsorgung von Restgittern 2500 x 1250 mm:
- Entsorgung der Restgitter und Reststreifen durch den GripMaster
- Automatisches und lagegerechtes Abstapeln der Restgitter auf einen Scherenhubtisch 300 mm
- Restgitterentsorgung erfolgt weitgehend parallel zum Beladevorgang
- Prozessüberwachung durch Sensorik in den Restgitterzan-gen
- Kippbare Restgitterpalette zum einfachen, schnell Entladen des Restgitters

Optionen GripMaster
⦁ Kippbare Restgitterpalette: Für Restgitter 2500 x 1250 mm
